前面给大家分享了模型推理服务化框架Triton保姆式教程（一）：快速入门，对于一个模型推理服务框架来说，通常关注的指标有延时、吞吐、效率、灵活性和可扩展性等。那么，针对每个点应该如何去解决，这是在进行推理框架设计时需要去考虑的问题。因此，本文从更高的技术视野来看一个推理系统以及Triton的架构是如何进行设计的。

推理系统架构设计

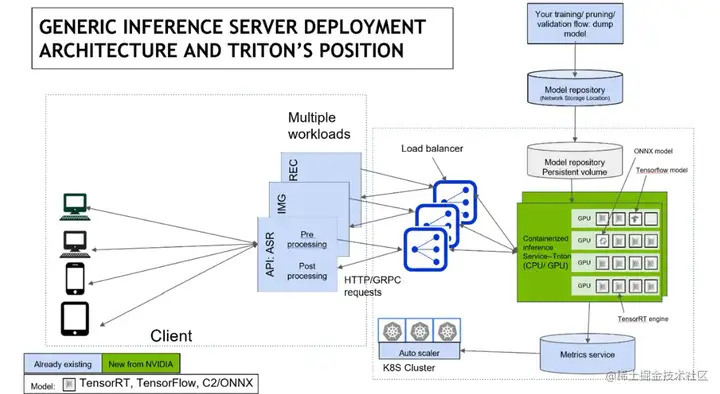

对于一个推理系统来说，主要由两部分组成：客户端和服务端。


对于客户端来说，通常比较简单，如上图左半部分所示。它可以是手机、平板、电脑或者下游应用系统等。

而对于服务端，通常比较复杂，它也是整个推理系统的核心，如上图右半部分所示。下面，我们来看下服务端架构应该怎么设计？

首先，它得有一个部署平台/集群（如：Kubernetes）。用于对一个推理服务的生命周期的管理（模型的加载/卸载，模型服务实例的弹性扩缩容等）。

然后，它还应该有一个负载均衡器（如：Ingress），解决模型推理服务实例负载均衡的问题。将客户端的请求，均衡的分配给推理服务实例。

其次，它还应该有一个模型仓库（如：本地文件系统），对模型权重文件和模型输入输出配置进行管理。

之后，它还应该有一个模型监控服务，用于观察模型的宏观/微观的数据。

最后，也是最核心的，它还应该有一个推理服务，进行模型推理。比如，Triton就是一个推理服务化框架，这也是Triton的定位：

• 单节点推理服务。
• 支持异构，比如：CPU、GPU、TPU等。
• 支持多框架，比如：TensorRT、Pytorch、FasterTransformer等。

接下来，我们一起来看一下 Triton 的整体架构是如何设计的？

Triton 架构解析

下图展示了 Triton 推理服务的整体架构。


Triton推理服务的大体流程为推理请求通过 HTTP/REST、GRPC 或 C API 到达推理服务，然后路由到每个模型相关的调度队列中。 Triton 实现了多种调度和批处理算法，可以在每个模型上面进行配置。 每个模型的调度器可选择执行推理请求的批处理，然后将请求传递给与模型类型对应的后端。后端使用批处理请求中提供的输入执行推理以生成请求的输出。 然后返回输出。

下面是Triton生态的重要组成组件和重要特性：

第一，Triton需要一个模型仓库，一个基于文件系统的模型存储库，Triton 将使其可用于推理。

第二，Triton 支持 C API 后端，允许 Triton 扩展新功能，例如：自定义预处理和后处理操作，甚至是新的深度学习框架。

第三，Triton 提供的模型可以通过专门的模型管理 API 进行查询和控制，该 API 可通过 HTTP/REST 或 GRPC 协议或 C API 获得。

第四，Triton 服务中的准备就绪（readiness）和存活（liveness）健康接口、利用率、吞吐量和延迟指标简化了 Triton 与部署框架（如：Kubernetes）的集成。

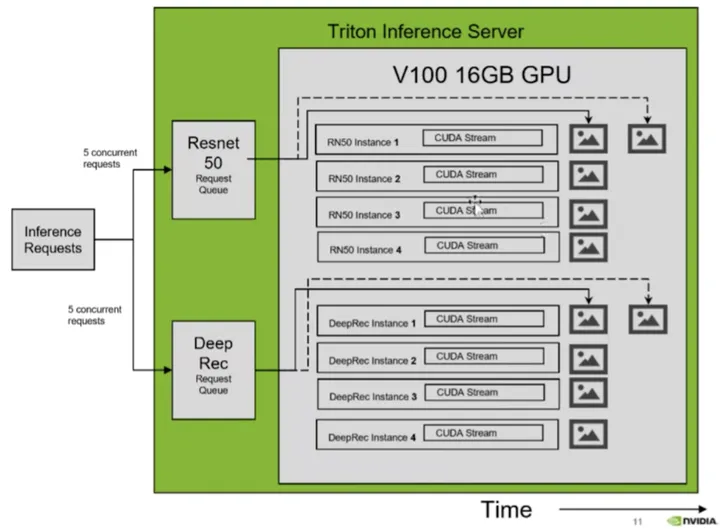

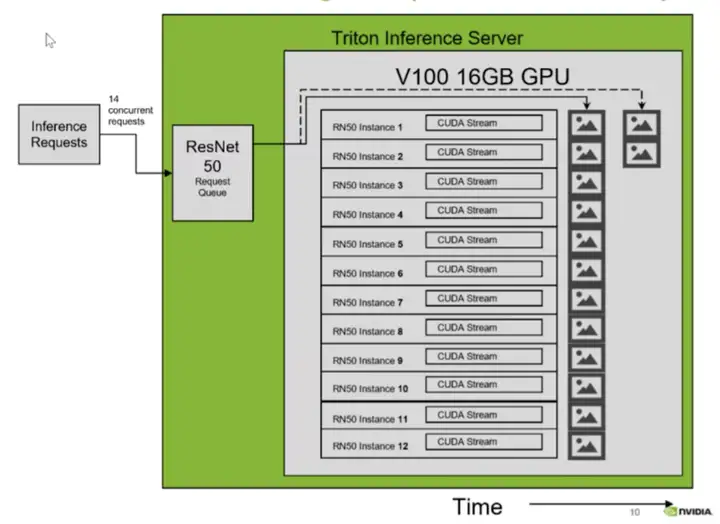

另外，Triton 服务架构允许多个模型或同一模型的多个实例在同一系统上并行执行，具体如下图所示， 系统可能有零个、一个或多个 GPU 卡。

模型并行执行推理的逻辑

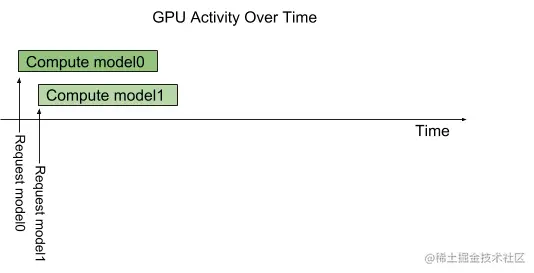

下图显示了具有两个模型（模型 0 和模型 1）并行执行推理的流程。 假设 Triton 当前没有处理任何请求，当两个请求同时到达时Triton服务，每个模型一个请求，Triton 立即将它们都调度到 GPU 上，GPU 的硬件调度程序开始并行处理这两个计算。

在系统的 CPU 上执行的模型由 Triton 进行类似地处理，除了 CPU 线程执行每个模型的调度由系统的操作系统处理之外。

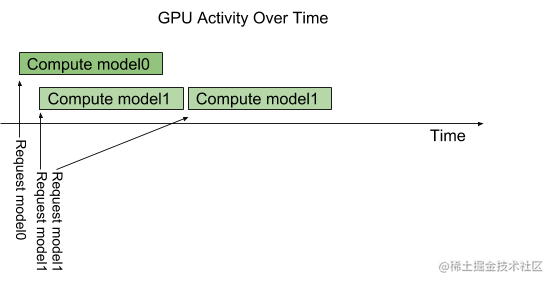

默认情况下，如果同一模型的多个请求同时到达，Triton 将通过在 GPU 上一次只调度一个来序列化它们的执行，如下图所示。

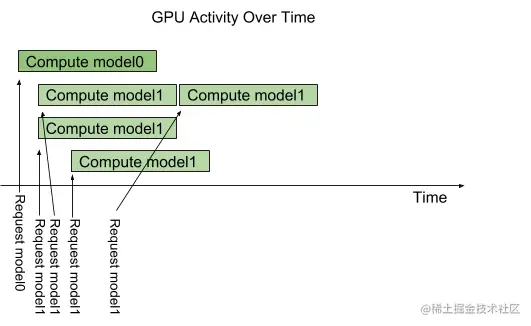

Triton 提供了一个名为 instance-group 的模型配置选项，它允许每个模型指定该模型的并行执行数。每个这样启用的并行执行都称为一个实例。 默认情况下，Triton 会在系统中每个可用的 GPU 上为每个模型提供一个实例。 通过使用模型配置中的 instance_group 字段，可以更改模型的执行的实例数。 下图显示了当 model1 配置为允许三个实例的模型执行。 如下图所示，前三个 model1 服务的推理请求立即并行执行。 第四个 model1 服务的推理请求必须等到前三个执行中的一个执行完成才能开始。


Triton 支持多种调度和批处理（batching）算法，可以为每个模型独立设置。

模型类型及调度器

Triton定义了三种模型类型：无状态（stateless）、有状态（stateful）和集成（ensemble）模型，同时，Triton 提供了调度器来支持这些模型类型。

模型类型

Triton中三种模型类型如下：

• 无状态模型（Stateless models）：简单来说就是应对不同推理请求没有相互依赖的情况。平常遇到的大部分模型都属于这一类模型，比如：文本分类、实体抽取、目标检测等。
• 有状态模型（Stateful Models）：当前的模型输出依赖上一刻的模型的状态（比如：中间状态或输出）。对于推理服务来说，就是不同推理请求之间有状态依赖，比如：顺序依赖。
• 集成模型（Ensemble model）：表示一个或多个模型组成的工作流(有向无环图)。最常见的使用场景就是：数据预处理->模型推理->数据后处理。通过集成模型可以避免传输中间tensor的开销，并且可以最小化请求次数。比如：bert实现的文本分类任务，需要在前置处理中对输入文本做Tokenizer，Tokenizer输出结果作为模型属性输入。如下所示，preprocess表示前置处理模型；bert_onnx表示文本分类模型；ensemble_bert_classification表示集成模型。

 ├── bert_onnx
 ├── ensemble_bert_classification
 └── preprocess

调度器

Triton提供了如下几种调度策略：

• Default Scheduler：默认调度策略，可以理解为推理框架内部的模型实例负载，将推理请求按比例分配到不同的模型实例执行推理。
• Dynamic Batcher：在应对高吞吐的场景，将一定时间内的请求聚合成一个批次（batch）。该调度器用于调度无状态的模型。
• Sequence Batcher：类似Dynamic batcher，Sequence batcher也是动态聚合推理请求。区别是Sequence batcher应用于有状态模型，并且一个序列的请求只能路由到同一个模型实例。
• Ensemble Scheduler：只能调度集成模型，不能用于其他类型的模型。

对于给定的模型，调度策略的选择和配置是通过模型的配置文件完成的，后续的文章会进行深入讲解。

总结

本文简要介绍了一个推理系统架构应该如何设计以及Triton的架构、Triton推理服务请求的执行流程、Triton中的重要组成组件，比如：

• Triton 支持 C API 后端，允许 Triton 扩展新功能。
• Triton 提供的模型可以通过专门的模型管理 API 进行查询和控制。
• Triton 服务中的准备就绪（readiness）和存活（liveness）健康端点、利用率、吞吐量和延迟指标简化了 Triton 与部署框架（如：Kubernetes）的集成。
• Triton 服务架构允许多个模型或同一模型的多个实例在同一系统上并行执行。 Triton 支持多种调度和批处理（batching）算法，可以为每个模型独立设置。

希望通过本文的讲解可以给你带来帮助。
